อินเวอร์เตอร์ มอเตอร์, มอเตอร์อินเวอร์เตอร์. Inverter motor, Motor Inverter,

With modern power electronics and advanced microprocessor technology, Delta's AC Motor Drives are able to efficiently control motor speed, improve machine automation and save energy. Taking advantage of our strong position in power electronics technology, Delta's VFD Series of AC motor Drives has evolved rapidly. Each Drive series is designed to meet specific application needs. Our AC Drives accurately control speed and torque, smoothly handle an increased load, and provide numerous custom control and configuration operating modes. Our AC Motor Drive product line provides a full range of motor control technologies and is used throughout a wide range of industries, to enhance and improve machine automation.

ในระบบส่งกำลังทีต้องการควบคุมความเร็วรอบมอเตอร์ เพื่อประหยัดพลังงานหรือควบคุมรอบมอเตอร์ให้สัมพันธ์กับการทำงาน Delta AC Motor Drive Product ได้ถูกออกแบบออกมาเพื่อควมคุมและทำงานได้อย่างมีประสิทธิภาพใช้งานคงทนแข็งแรง มีให้เลือกหลายรุ่น เหมาะสำหรับงานแต่ละประเภทที่ต้องการควบคุมการทำงาน

AC Motor Drive Products Specifications

~~VFD-VE Series~~	VFD-B Series	VFD-F Series	VFD-E Series
~~FOC AC Drives~~	General Purpose Drives รุ่นงานหนักใช้งานกับ มอเตอร์ เกียร์ ควบคุมมอเตอร์ได้ถึง 100 แรง 220 v. 1 phase 220 v. 3 phase 380 v. 3 phase	Fan and Pump Purpose Drives รุ่นงานหนักใช้กับ พัดลม ปั๊มน้ำ ควบคุมมอเตอร์ ได้ถึง 300 แรง 380 v. 3 phase	Modular Design/Multiple Functions Drives รุ่นประหยัด ใช้งานกับ มอเตอร์ เกียร์ ควบคุม มอเตอร์ ได้ถึง 15 แรง 220 v. 1 phase 220 v. 3 phase 380 v. 3 phase
~~VFD-M Series~~	~~VFD-S Series~~	VFD-L Series	VFD-EL Series
~~SVC Micro Drives~~	~~Simple Type Drives~~	Treadmill Drives รุ่นประหยัด ใช้งานควบคุมมอเตอร์ไม่เกิน 1 hp. 220 v. 220 v. 1 phase	Multiple Functions/Micro Type Drives รุ่นประหยัด ใช้กับ พัดลม ปั๊มน้ำ ควบคุมมอเตอร์ ได้ถึง 5 แรง 220 v. 1 phase 220 v. 3 phase 380 v. 3 phase
~~VFD-V Series~~	~~VFD-VL Series~~
~~Flux Vector Control AC Motor Drivers~~	~~Elevator Drives~~

อินเวอร์เตอร์คืออะไร

ปัจจุบันอินเวอร์เตอร์ได้พัฒนาไปอย่างรวดเร็ว และมีการใช้งานอย่างแพร่หลาย ในภาคอุตสาหกรรม ซึ่งหลายท่านได้ใช้ได้เข้าไปเกี่ยวข้องแต่ไม่ทราบว่าอินเวอร์เตอร์คืออะไร ท ำงานอย่างไร
... ดังนั้นวัตถุประสงค์ของเอกสารนี้ จึงเรียบเรียงขึ้นเป็นแนวทางเพื่อช่วยให้ผู้ใช้งานอินเวอร์เตอร์ ได้เกิดความเข้าใจหลักการทำงานพื้นฐานของอินเวอร์เตอร์ ได้มากยิ่งขึ้น

อินเวอร์เตอร์คืออะไร ?
อินเวอร์เตอร์ (inverter) หรือเรียกว่า เอซีไดร์ฟ (AC drives) ็คืออุปกรณ์อิเล็กทรอนิกส์ที่ใช้สำหรับควบคุมความเร็วรอบ ของมอเตอร์เหนี่ยวนำหรือเอซีมอเตอร์ (ซึ่งบางครั้งก็ถูกเรียกว่า "อะซิงโครนัส หรือมอเตอร์แบบกรงกระรอก")
ความเร็วรอบสามารถควบคุมได้อย่างไร ?
เนื่องจากความเร็วรอบของอินดัคชั่นมอเตอร์ หรือมอเตอร์เหนี่ยวนำ จะเปลี่ยนแปลงสัมพันธ์กับสมการความเร็วรอบหรือสมการซิงโครนัส-สปีดดังต่อไปนี้

Synchronous speed (Ns)	*= (120 f ) / P**
โดยกำหนดให้:	f = ความถี่กระแสไฟฟ้า P = จำนวนขั้วแม่เหล็ก

......จากสมการสมซิงโครนัส-สปีดจะเห็นว่าความเร็วรอบของมอเตอร์สามารถปรับเปลี่ยนได้ 2 เส้นทางคือ
         1. เปลี่ยนจำนวนขั้วแม่เหล็ก (P) และ
         2. เปลี่ยนแปลงความถี่ของกระแสไฟฟ้าที่จ่ายให้กับมอเตอร์ไฟฟ้า ( f )

      ดังนั้นหากความถี่กระแสไฟฟ้ามีค่าคงที่คือ 50 Hz. ( หรือ 60 Hz.ในบางประเทศ เช่นอเมริกา ) ความเร็วรอบของมอเตอร์ แต่ละตัวก็จะมีความเร็วรอบที่แตกต่างกัน โดยขึ้นอยู่กับจำนวนขั้วแม่เหล็กของมอเตอร์แต่ละตัว ซึ่งสามารถสรุปได้ตามตารางดังนี้

จำนวนขั้วแม่เหล็ก(P)	2	4	6	8	10	15
จำนวนรอบที่ความถี่ 50 Hz. (RPM)	3000	1500	1000	750	600	500
จำนวนรอบที่ความถี่ 60 Hz. (RPM)	3600	1800	1200	900	720	600

จากตารางสรุปความสัมพันธ์ของความเร็วรอบของมอเตอร์ที่มีจำนวนขั้วแม่เหล็กที่แตกต่างกันจะเห็นว่า วิธีการควบคุมความเร็วรอบด้วยการเปลี่ยนจำนวนขั้วแม่เหล็กนั้น ความเร็วจะเปลี่ยนแปลงไปครั้งละมาก ๆ เช่น เปลี่ยนจาก 3000 รอบต่อนาที ไปเป็น 1500 รอบต่อนาที หรือจาก 1500 รอบต่อนาที ไปเป็น3000 รอบต่อนาที ( กรณีเปลี่ยนจากการต่อแบบ 2 ขั้วแม่เหล็กไปเป็นการต่อแบบ 4 ขั้วแม่เหล็ก หรือจาก 4 ขั้วแม่เหล็กลดลงมาเหลือ 2 ขั้วแม่เหล็ก) ซึ่งการเปลี่ยนแปลงความเร็วรอบในลักษณะนี้ความเร็วรอบที่เปลี่ยนแปลงจะไม่ละเอียด ,ทำได้เฉพาะในขณะที่ไม่มีโหลด และที่สำคัญคือต้องใช้มอเตอร์ที่ออกแบบพิเศษที่สามารถเปลี่ยนแปลงจำนวนขั้วแม่เหล็กได้เท่านั้น ทำให้ไม่เหมาะสมกับความต้องการของงานในหลาย ๆประเภทที่ต้องการควบคุมความเร็วรอบในขณะมีโหลดเพื่อให้ความเร็วเหมาะสมกับความเร็วของกระบวนการผลิต ดังนั้นในกระบวนการผลิตทั่วไปจึงนิยมใช้อินเวอร์เตอร์ในการควบคุมความเร็วรอบของมอเตอร์มากกว่าเนื่องจากสามารถควบ คุมให้มอเตอร์ด้วยความเร็วคงที่ ปรับความเร็วรอบไปที่ความเร็วต่าง ๆ ได้อย่างรวดเร็วและมีความเที่ยงตรงมากกว่า

อินเวอร์เตอร์ทำงานอย่างไร?

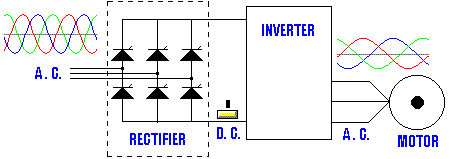

จากรูปบล็อคไดอะแกรมพื้นฐานอย่างง่ายๆ ของอินเวอร์ จะประกอบด้วยส่วนที่สำคัญ ๆ และมีการทำงานดังนี้

รูปภาพจาก ออมรอน (OMRON)

Reetifier circuit:
วงจรเรกติไฟเออร์ หรือวงจรเรียงกระแส : ทำหน้าที่แปลงผันหรือเปลี่ยนจากแรงดันไฟฟ้ากระแสสลับเป็นแรงดันไฟฟ้ากระแสตรง วงจรประกอบด้วย เพาเวอร์ไดโอด 4 ตัว กรณีที่อินพุทเป็นแบบเฟสเดียว หรือมีเพาเวอร์ไดโอด 6 ตัว กรณีที่อินพุตเป็นแบบ 3 เฟส ดังรูป ( สำหรับอินเวอร์เตอร์บางประเภทจะใช้ SCR ทำหน้าที่เป็นวงจรเรกติไฟเออร์ซึ่งทำให้สารมารถควบคุมระดับแรงดันในวงจร ดีซีลิ๊งค์ได้)

DC link :
ดีซีลิ๊งค์ หรือ วงจรเชื่อมโยงทางดีซี คือวงจรเชื่อมโยงระหว่างวงจรเรียกกระแสและวงจรอินเวอร์เตอร์ (ซึ่งจะอธิบายในหัวข้อถัดไป) ซึ่งจะประกอบด้วยแคปปาซิเตอร์ที่มีขนาดใหญ่ พิกัดแรงดัน ไฟฟ้า 400 VDC หรือ 800 VDC โดยขึ้นอยู่กับแรงดันอินพุตว่าเป็นแบบเฟสเดียวหรือ 3 เฟส ทำหน้าที่กรองแรงดันไฟฟ้ากระแสตรงที่ได้จากวงจรเรียงเรกติไฟเออร์ให้เรียบยิ่งขึ้น และทำหน้าที่เก็บประจุไฟฟ้า ขณะที่มอเตอร์ทำงานเป็นเครื่องกำเนิดไฟฟ้าในช่วงสั้นเนื่องจาการเบรคหรือมีการลดความเร็วรอบลงอย่างรวดเร็ว (สำหรับกรณีที่ใช้งานกับโหลดที่มีแรงเฉื่อยมาก ๆ และต้องการหยุดอย่างรวดเร็ว จะเกิดแรงดันสูงย้อนกับมาตกคร่อมแคปปาซิเตอร์และทำให้ แคปปาซิเตอร์เสียหาย ได้ ดังนั้นในทางปฏิบัติจะมีวงจรชอปเปอร์โดยต่อค่าความต้านอนุกรมกับทรานซิสเตอร์ และต่อขนานกับแคปปาซิเตอร์ไว้ โดยทรานซิสเตอร์จะทำให้ที่เป็นสวิตซ์ตัดต่อควบคุมให้กระแสไหลผ่านค่าความต้านทานเพื่อลดพลังงานที่เกิดขึ้น
Inverter circuit :
วงจรอินเวอร ์ คือส่วนที่ทำหน้าที่แปลงผันจากแรงดันไฟฟ้ากระแสตรง (ที่ผ่านการกรองจากวงจรดีซีลิ๊งค์) เป็นแรงดันไฟฟ้ากระแสสลับ วงจรจะประกอบด้วยเพาเวอร์ทรานซิสเตอร์กำลัง 6 ชุด (ปัจจุบันส่วนใหญ่จะใช้ IGBT) ทำหน้าที่เป็นสวิตซ์ตัดต่อกระแสไฟฟ้าเพื่อแปลงเป็นไฟฟ้ากระแสสลับ โดยอาศัยเทคนิคที่นิยมใช้กันทั่วไปคือ PWM (Pule width modulation)
Control circuit :
วงจรควบคุม จะทำหน้าที่รับข้อมูลจากผู้ใช้เช่น รับข้อมูลความเร็วรอบที่ต้องการเข้าไปทำการประมวลผล และส่งนำเอาท์พุทออกไปควบคุมการทำงานของทรานซิสเตอร์เพื่อจ่ายแรงดันและความถี่ให้ได้ความเร็วรอบและแรงบิดตาม ที่ผู้ใช้งานต้องการ
ทำไมจึงต้องแปลงผันจาก ดีซีเป็น เอซี และแปลงผันกลับจากดีซีเป็นเอซีอีกครั้ง ? (คำถามที่พบบ่อย)
เนื่องจากการแปลงจากเอซีไปเป็นเอซี โดยตรงเลยนั้น ความถึ่ทางด้านเอาท์พุตจะได้สูงสดไม่เกินความถี่ทางด้านอินพุต ทำให้ไม่สามารถควบคุมความเร็วมอเตอร์ให้มีความเร็วมากกว่าความเร็วที่บอกไว้บนแผ่นป้ายของมอเตอร์ แต่การเปลี่ยนจาก เอซี ไปเป็น ดีซี และแปลงกลับมาเป็น เอซี อีกครั้งจะทำให้อินเวอร์เตอร์สามารถสร้างความถี่ได้สูงกว่าความถี่ทางด้านอินพุต

Shihlin Inverter new product

สินค้าคุณภาพจากประเทศจีน ที่ผลิตให้กับMitsubishi หากลูกค้าท่านใดเคยใช้ INVERTER ของ Mitsubishi มาก่อน ก็ไม่ใช่เรื่องยากเลยที่จะเปลี่ยนมาใช้ตัวนี้ คุ้มค่าคุ้มราคากว่าเห็นๆ

ไฟเข้า 1 Phase 220v. ไฟออก 3 Phase 380 v.

Model	KW , V	HP	ราคา	ราคาพิเศษ ลด 20 %
SS2-021-0.4KD	0.4KW ,220V	¹/₂HP	~~11,250~~	9,000
SS2-021-0.75KD	0.75KW ,220V	1HP	~~12,250~~	9,800
SS2-021-1.5KD	1.5KW ,220V	2HP	~~14,250~~	11,400
SS2-021-2.2KD	2.2KW ,220V	3HP	~~17,250~~	13,800

ไฟเข้า 3 Phase 380v. ไฟออก 3 Phase 380 v.

Model	KW , V	HP	ราคา	ราคาพิเศษ ลด 20 %
SS2-021-0.4KD	0.4KW ,220V	¹/₂HP	~~11,250~~	9,000
SS2-021-0.75KD	0.75KW ,220V	1HP	~~12,250~~	9,800
SS2-021-1.5KD	1.5KW ,220V	2HP	~~14,250~~	11,400
SS2-021-2.2KD	2.2KW ,220V	3HP	~~17,250~~	13,800
SS2-021-2.2KD	2.2KW ,220V	3HP	~~17,250~~	13,800
SS2-021-2.2KD	2.2KW ,220V	3HP	~~17,250~~	13,800

download catalog SS2 series catalog revise.pdf

***หมายเหตุ ราคาดังกล่าวไม่รวม VAT 7% และสามารถเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า***
